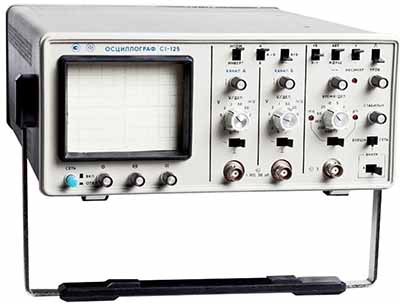

Осциллограф универсальный С1-125 позволяет исследовать электрические сигналы путем визуального наблюдения и измерения амплитудных и временных параметров по шкале экрана электронно-лучевой трубки (ЭЛТ) в полосе частот до 10 МГц в лабораторных, цеховых и полевых условиях (жесткие условия эксплуатации).

Возможно сопоставление и измерение формы и параметров двух сигналов, подаваемых на каналы А и Б.

Характеристики

Вертикальное отклонение
Число каналов 2
Полоса пропускания (0 — 10) МГц
Коэффициент отклонения 1 мВ/дел — 5 В/дел
Основная погрешность ±4%
Максимально допустимое суммарное значение постоянного и переменного напряжения:
при закрытых входах 100 В
на открытом входе 90 В
с делителем 1:10 300 В
Время нарастания ПХ 35 нс
Входное сопротивление 1 МОм
Входная емкость:
при непосредственном входе 30 пФ
с делителем 1:10 12 пФ
Режим работы: канал А при синхронизации развертки от канала А, канал Б при синхронизации развертки от канала Б, канал А и Б в режиме поочередной или прерывистой коммутации, сложение сигналов каналов А и Б, изменение полярности сигналов канала А

Горизонтальное отклонение
Коэффициент развертки 20 нс/дел — 0,5 с/дел
основная погрешность ±4%
погрешность при использовании растяжки ±5%
Растяжка развертки 5 раз
Режим работы развертки: автоколебательный, ждущий
Синхронизация:
диапазон частот 10 Гц — 10 МГц
источники: внутренняя, внешняя, сеть
амплитуда внешней синхронизации (0,2 — 5) В

Калибратор
Форма: меандр
Амплитуда (0,6 ± 0,006) В
Частота (1000 ± 10) Гц

Размер ЭЛТ 60х80 мм (8х10 делений)
Ширина луча 0,8 мм
Питание: 220 В, 50 Гц; =27 В
Потребляемая мощность 35 В·А; 21 Вт
Габариты 260х120х360 мм
Масса 4,9 кг.
