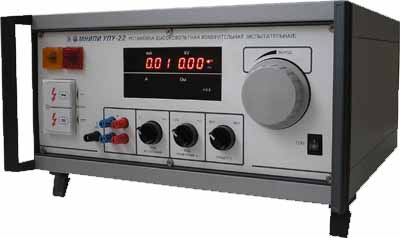

Высоковольтная испытательная установка УПУ-22
Цена: 323 300,00 ₽
Стоимость поверки: по запросу
Описание и характеристики:
Описание типа
Назначение
Высоковольтные испытательные установки предназначены для проверки соответствия требованиям электробезопасности радиоэлектронных приборов и электрической продукции. Основные проверяемые параметры: Электрическая прочность изоляции, ток утечки и сопротивления защитного заземления. Расширяет возможности УПУ-21/1, по сравнению с которой имеет меньшие габаритные размеры и вес, цифровую индикацию всех видов измерителей, встроенный источник регулируемого тока до 25 А и расширенный диапазон тока срабатывания защиты до 101 – 140 мА.
Описание
- Выходные напряжения (пост., перем.): 0-2 кВ ; 0-5 кВ
- Ток срабатывания защиты: от 101 мА до 140 мА
- Выходная мощность: 500 Вт
- Погрешность установки напряжения: ≤ ±3%
- Пульсации напряжения: ≤5%
- Измерение тока утечки: 0,05 — 20 мА
- Всторенный источник переменного тока от 10 до 25 А
- Измерение сопротивления защитного заземления при токе 25 A, частоте 50 Гц от 0,01 до 0,10 Ом
- Габариты: 220х480х475 мм
- Масса: 35 кг
- Питание: ~220 В
Характеристики
Выходное напряжение (постоянное и переменное) 0 — 2 кВ; 0 — 5 кВ Встроенный источник переменного тока 10 — 25 А Амплитудное значение пульсации напряжения
постоянного тока относительно установленного
выходного напряжения 5 кВ на холостом ходу не более±5% Погрешность установки выходного напряжения ± 3% Ток срабатывания защиты 101 — 140 мА Ток нагрузки выходного напряжения постоянного и переменного тока, не менее 1 мА Предел измерения сопротивления целостности соединения цепи 0, 01 – 0,10 Ом
